大型恒溫恒濕實驗室，步入式恒溫恒濕室
我公司恒溫恒濕室產品在設計中充分考慮到當今世界的環保及能源形勢，在零部件的選材上，更加合理，充分滿足現代企業環保、節能要求。采用的零部件都是市場上經過多年考驗、得到市場普遍認同的產品，絕大多數屬于進口或合資產品，我們的千挑萬選保證了整機產品在使用中的穩定性和耐老化性。
技術參數
型號：XHS-12A-16
房體有效尺寸：11.0×2.5×144.0(W×H×D)(單位：m)
測試范圍：a溫度范圍：30℃～35℃溫度可調，b濕度范圍：50%RH--70%RH濕度可調
客戶產品最佳溫濕度：30℃50%RH
儀表解析精度：a溫度：0.1℃，b濕度：0.1%RH。
儀表控制精度：a溫度：±0.5℃，b濕度：±1.5%RH。
溫度波動度：(空載測試）a溫度：≤±2℃，b濕度：≤±5%RH。
設備功率：380V50HzKW
結構及材質
一、房體板材：房體采用彩鋼夾芯板制作，五面體結構，內部采用304不銹鋼板，外部為彩鋼板，厚度0.5mm，表面貼PVC保護膜，防止刮傷，安裝完成即可撕去。
保溫材質：保溫巖棉厚度75mm，密度100g，防火等級A級。
鋼構結構：采用200*200H鋼焊接成骨架，地面采用地腳螺栓固定，房間內部有兩根防銹處理，盡量減少占用面積。整體無變形，強度高。
房間細節處理：
房體內部拐角、邊角采用鋁合金包角處理，專用型材，美觀大方。
老化房門采用凈化室專用門，門樘采用鋁合金型材烤漆制作，牢固性能好。
房體外部拐角采用鋁合金大圓弧角，整體性更為協調，更顯得美觀大氣。
二、測試門一組：雙開門200*210cm（W*H），門上方有觀察窗（30*40cm）采用雙層真空鋼化玻璃，隔熱，隔噪音。門板采用1.5毫米鋼板折彎制作，表面烤漆，采用專用拉手鉸鏈，防止變形。
三、燃燒性能：較強的防火性能，阻燃.
四、對客戶現場要求：環氧地坪，放靜電皮皮，瓷磚均可。水泥地面不行。
五、測試門與房體采耐高低溫雙層高張性密封條，以確保測試區之密閉。
三、送風循環系統
1、調和室位于設備旁邊緊挨著放置，內置風機和加熱、加濕、制冷系統，風循環方式采用頂部出風，底部回風方式，通過管道連接，中間安裝流量調節閥，以保證每個出風口相同的風速。管道采用鍍鋅管制作，表面貼保溫棉，以減少熱量損耗。進風口和出風口均采用百葉窗+散流器處理，以確保風速平穩，避免死角。
為了降低噪音，減少工作人員在房間內不適。在出風口安裝消音箱進行降噪處理，以確保內部噪音控制在合理范圍內。
、加熱管采用不銹鋼鰭片式，增大了散熱面積，溫升更快，更節能。加熱控制采用PID+SSR精密控溫。在未達到設定溫度之前全功率輸出，在達到設定溫度以后功率降低，此時約為總功率的10%，節能。
、加濕采用電極加濕，功率10KW，噪音低，加濕效率高，維護方便。
優化的通風設計，強力送風循環，避免任何死角，可使房體內溫度分布均勻。頂部采用鍍鋅管道連接，表面貼保溫棉保溫，吊頂式固定方式，過度式軟連，避免共振。
冷凍系統

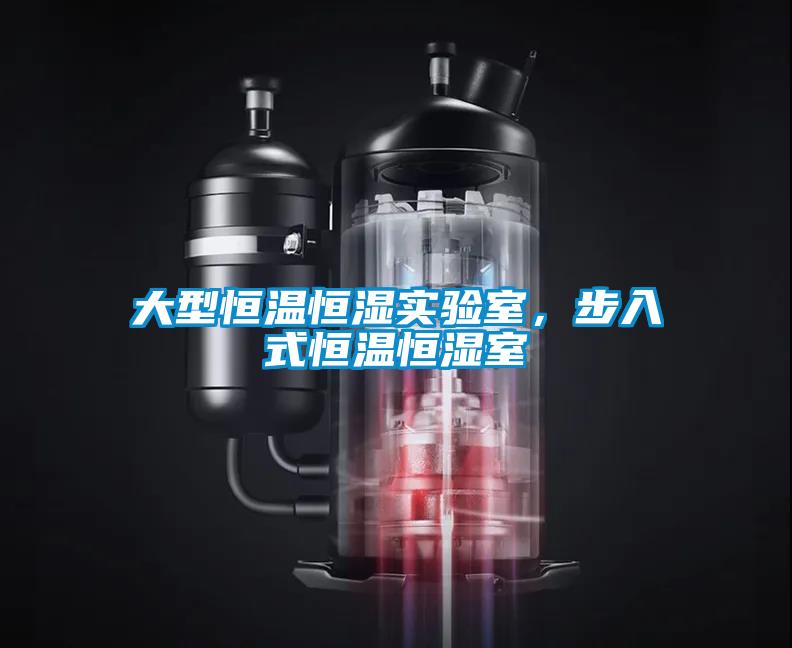

壓縮機美國5P全封閉壓縮機，數量2臺，運行平穩，壽命長。
全系統使用R22環保冷媒。
內螺旋式K-TYPE冷媒銅管。
全系統管路均作通氮加壓24H檢漏測試，杜絕了系統制冷劑泄漏的可能性。
波浪狀鰭片型強迫送風冷凝器。
斜率式FIN-TUBE蒸發器。
原裝進口電磁閥，干燥過濾器，日本川村毛細管等冷凍組件。
加溫、降溫系統完全獨立，所有冷凍系統動作程序，完全由微電腦控制器控制，可達最高效率及省電的優點。
五、電路控制系統
、控制器顯示屏采用7寸觸摸式真彩液晶微電腦控制器，美觀、漂亮。控制PLC采用臺灣臺達，運行平穩，可靠性高。
、產品采用電阻式高精度觸摸屏操作方式，可直接使用USB鼠標或觸摸筆點擊屏幕進行功能選擇或者參數設置。可自由設定升溫時間，升溫速率等功能。
3、儀表預留RS485通訊接口，遵循MODBUS通訊協議，方便客戶進行聯網控制。
預約功能：客戶可根據需要設定啟動時間和關機時間，到達設定時間后，設備自動運行，到達關機時間，設備自動停止，無需人員守候，更方便快捷，可自如的控制恒溫恒濕房的運行時間及工作狀況。
轉存功能:通過插入優盤，數據可實時保存在優盤里，即使斷電數據也不會丟失，可更好的保存實驗數據，以備查驗。
功能高度集中：溫控、照明、時間設置、加熱通斷和風機運行都集中到配電控制箱，美觀大方、位置設置合理，操作方便。
具有權限等級設置功能，避免發生用戶誤操作。
控制模式:PID（比例-積分-微分）自動演算，PID控制簡單易懂，使用中不需精確的系統模型等先決條件。
畫面顯示功能：可顯示試驗條件（包括溫度段、循環次數、運行時間及剩余時間等）。
10、屏保功能，延長液晶屏的使用壽命。
、系統有故障時，可顯示故障信息、故障原因及解決方法等。
、運行累計功能，便于客戶查看產品使用狀況，以進行相應的維護和保養
六、安全保護裝置
1、無熔絲保護開關。
2、超溫保護
3、超壓保護
缺水保護
機過電流保護、超壓保護
6、馬達加裝過電流保護器
七、電源：380V≤±10%，50±0.5HZ
八、設備使用環境
1、溫度：0～35℃
2、相對濕度：≤85%RH
3、大氣壓：86～106Kpa
4、周?chē)鸁o(wú)強烈振動
5、無陽光直接照射或其他熱源直接輻射
6、周?chē)鸁o(wú)強烈氣流，當周?chē)諝庑枰獜?qiáng)制流動時，氣流不應直接吹到房體上
7、周?chē)鸁o(wú)強烈電磁場影響
8、周?chē)鸁o(wú)高濃度粉塵及腐蝕性物質
9、場地通風良好
九、相關標準
B/T2423.2-2008電工電子產品環境試驗第2部分：試驗方法試驗B:高溫
GB-95低壓配電設計規范
GB-2009供配電設計規范
GB-2006電氣裝置安全工程接地裝置施工及驗收規范
GB8624-2006建筑材料及制品燃燒性能分級
GB-2002通風與空調工程施工質量驗收規范
