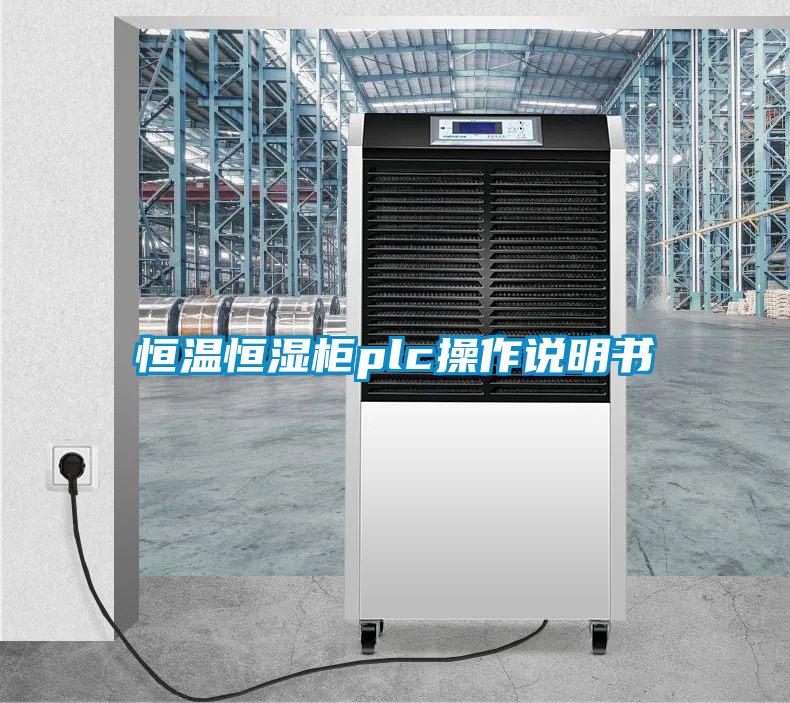

恒溫恒濕柜plc操作說明書

　　監視畫面：主要顯示當前箱體的溫度以及濕度。

　　【溫度】：顯示箱體當前溫度。

　　【濕度】：顯示箱體當前濕度。

　　【目錄】：點擊進入目錄畫面。

　　【設置】：點擊進入設置畫面。

　　【照明】：打開或關閉箱內照明。

　　【啟動】：啟動或停止系統運行。

　　【SampleMessage】:跑馬燈的形式顯示當前報警信息。

　　設置畫面：設置一些常用的參數。

　　【溫度設定】：設置箱內溫度值。系統運行后將根據設置值來控制溫度。

　　【濕度設定】：設置箱內濕度值。系統運行后將根據設置值來控制濕度。

　　【開機模式】：手動：上電后需要手動去運行系統；自動：上電后自動運行系統。

　　【報警開關】：開：報警產生后打開蜂鳴器；關：報警產生后不打開蜂鳴器。

　　【返回】：點擊返回監視畫面。

　　目錄畫面：跳轉各個畫面，帶禁止標志的按鈕需要權限密碼才能進入。

　　【報警】：點擊進入報警畫面。

　　【狀態】：點擊進入狀態畫面。

　　【語言】：點擊進入語言畫面。

　　【手動調試】：點擊進入手動畫面。

　　【高級參數】：點擊進入高級畫面。

　　【系統參數】：點擊進入系統設置1畫面。

　　【返回】：點擊返回運行畫面。

　　報警畫面：羅列出常見報警的原因以及處理方法。

　　【報警狀態】：一些常見的報警信息。

　　【原因】：產生這些常見報警的原因。

　　【故障排除】：處理這些常見報警的方法。

　　【返回】：點擊返回目錄畫面。

　　狀態畫面：當前系統運行的狀態一覽表

　　【名稱】：系統各個單項功能。

　　【狀態】：準備：系統單項功能處于準備狀態；運行：系統單項功能處于運行狀態；拔出：U盤處于拔出狀態；插入：U盤處于正常插入狀態。

　　【返回】：點擊返回目錄畫面。

　　語言畫面：可以選擇系統運行顯示的語言。

　　【中文】：點擊選擇系統顯示的語言為中文。

　　【ENGLISH】:點擊選擇系統顯示的語言為英文。

　　【返回】：點擊返回目錄畫面。

　　手動畫面：手動打開或關閉系統單項功能模塊。需要一級密碼進入。

　　【箱內加溫】：手動打開或關閉加溫模塊。關：模塊處于關閉狀態；開：模塊處于打開狀態。

　　【箱內降溫】：手動打開或關閉降溫模塊。關：模塊處于關閉狀態；開：模塊處于打開狀態。

　　【箱內加濕】：手動打開或關閉加濕模塊。關：模塊處于關閉狀態；開：模塊處于打開狀態。

　　【系統一除濕】：手動打開或關閉系統一除濕模塊。關：模塊處于關閉狀態；開：模塊處于打開狀態。

　　【系統一再生】：手動打開或關閉系統一再生模塊。關：模塊處于關閉狀態；開：模塊處于打開狀態。

　　【系統二除濕】：手動打開或關閉系統二除濕模塊。關：模塊處于關閉狀態；開：模塊處于打開狀態。

　　【系統二再生】：手動打開或關閉系統二再生模塊。關：模塊處于關閉狀態；開：模塊處于打開狀態。

　　【返回】：點擊返回目錄畫面。

　　高級畫面：設置系統的高級參數。需要二級密碼進入。

　　【溫度報警設置】：上限：當前箱內溫度大于該設置值產生報警。下限：當前箱內溫度小于該設定值產生報警。

　　【濕度報警設置】：上限：當前箱內濕度大于該設置值產生報警。下限：當前箱內濕度小于該設定值產生報警。

　　【溫度回差】：控制溫度的容許誤差，即溫度開關的精度。如設置值為A，溫度設置為B，當前溫度C，則開關會在C>B+A關閉，在C打開。

　　【濕度回差】：控制濕度的容許誤差，即除濕和加濕開關的精度。

　　【顯示溫度補償】：實際溫度加上補償設定值即為溫度的顯示值。

　　【顯示濕度補償】：實際濕度加上補償設定值即為濕度的顯示值。

　　【壓縮機冷卻時間】：壓縮機在兩次啟動間隔的最小時間。

　　【返回】：點擊返回目錄畫面。

　　系統設置1：系統參數設置。需要三級密碼進入。

　　【顯示精度】±1%：只顯示整數部分；±0.5%：小數部分四舍五入；實際值：顯示實際測量值。

　　【控溫方式選擇】：普通：需要升溫時打開加熱，需要降溫時打開壓縮機；精密：壓縮機開機后啟動，通過加熱來控制溫度。

　　【降溫濕度限制】：當前濕度該設定期限，系統將停機并跳到鎖機界面。

　　【U盤采集】：采集已關：不使用U盤采集功能；采集已開：使用U盤采集功能。周期：設定采集周期。當U盤采集功能打開，每隔該設定周期的時間，將一條數據以crv的格式存入U盤內。

　　【返回】：點擊返回目錄畫面。

　　【設置2】：點擊進入系統設置2畫面。

　　【設置3】：點擊進入系統設置3畫面。

　　【IO調試】：點擊進入調機畫面。

　　【停機復位】：點擊此按鈕將停止系統的運行，并清除各個系統功能模塊的累計時間。

　　系統設置2：系統參數設置。

　　【再生溫度設定】：系統一和系統二再生溫度設定。

　　【溫度報警上限】：報警溫度上限值設定。上探頭溫度或者下探頭溫度>該設定值，系統將產生報警。

　　【上探頭溫度】：顯示當前上探頭的溫度。

　　【下探頭溫度】：顯示當前下探頭的溫度。

　　【箱內加熱PID設定】：箱內加熱時使用的PID設定。

　　【返回】：點擊返回目錄畫面。

　　【設置1】：點擊進入系統設置1畫面。

　　【設置3】：點擊進入系統設置3畫面。

　　【停機復位】：點擊此按鈕將停止系統的運行，并清除各個系統功能模塊的累計時間。

　　系統設置3：系統參數設置。

　　【除濕時間】：系統一和系統二除濕時間設定。

　　【再生時間】：系統一和系統二再生時間設定。

　　【風扇延遲】：系統一和系統二再生結束后風扇延遲關閉的時間設定。

　　【當前除濕時間】：顯示當前除濕的累計時間。

　　【當前再生時間】：顯示當前再生的累計時間。

　　【返回】：點擊返回目錄畫面。

　　【設置1】：點擊進入系統設置1畫面。

　　【設置2】：點擊進入系統設置2畫面。

　　【停機復位】：點擊此按鈕將停止系統的運行，并清除各個系統單元的累計時間。

　　調機畫面：各個系統單元的手動控制，生產時調機使用。

　　維護畫面：系統在期限已開的條件下，當系統時間>期限時間系統將自動跳轉到該界面并停止系統運行。而且保持上電后在跳轉到此頁面。

　　【升級代碼】：期限到后將隨機生成一個十六進制的升級代碼。

　　【升級密碼】：當客戶將該升級代碼發送到設備制造廠家，廠家根據密碼生成器，生成4個16進制的密碼，客戶將密碼依次輸入此行。

　　【維護時間】：期限時間。

　　【升級】：客戶在輸入密碼后點擊此按鈕，系統將根據密碼輸入的值來判定密碼的正確性，并提示是否升級成功。解鎖成功后斷電再上電即可解除本次期限。
